Рекомендации

Для пользователей оборудования Roland DG мы разработали несколько рекомендаций по обслуживанию и содержанию оборудования

Обслуживание Roland DG

Здесь краткие тезисы по обслуживанию и содержанию оборудования марки Roland DG. А также ресурсы основных расходных элементов.

Скачать

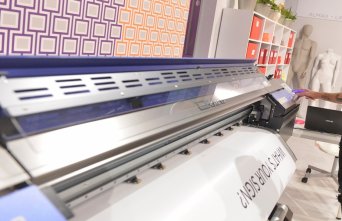

Помните о чистке вашего плоттера

  • Обязательно чистите парковки (капы), область вокруг головы, резиновые вайперы, прижимные ролики, а также область печати на вашем оборудовании, не реже 1 раза в неделю;
  • Парковки отвечают за прочистку сопел, чтобы они не засыхали во время простоя головы;
  • Вокруг печатной головки есть специальная защитная пластина, на которой скапливаются чернила, а также пыть, волоски и пр.;
  • На резиновом смахивающем вайпере скапливаются  сгустки чернил, а также пыль, волоски и пр.;
  • На печатную область могут попадать капли чернил, грязь от материала, пыль, грязь и пр.;
  • Чистите прижимные ролики, особенно крайние, они отвечают за ровную подачу материала;
  • Смазывайте направляющую рельсу раз в 1-2 месяца, в зависимости от влажности, температуры и пыльности в помещении.

Если это не соблюдать, то процент брака на производстве растет в разы, а также расходные элементы быстрее исчерпывают свой ресурс.

Меняйте запасные части по регаменту

Парковки (капы) нужно менять 1 раз в год или по состоянию.Своевременная замена парковочного узла помогает поддерживать печатные головы в хорошем рабочем состоянии, чем продляет их срок службы.

Как понять что пора менять парковку?

Фетровый вайпер нужно менять  раз в 3-6 месяцев, если вы этого не делаете, то лучше его снять, т.к. после 6 месяцев он перестает выполнять свою полезную функцию, и кроме того, может нанести вред печатной голове.

Резиновый вайпер нужно менять 1 раз в год (если вы чистите плоттер 2-3 раза в неделю, резиновый вайпер может прослужить и 1,5 года), после полезного срока службы резиновый вайпер начинает твердеть и деформироваться его верхняя смахивающая часть, он не выполняет своих функций.

Как понять что пора менять вайпер?

Режущий нож нужно менять по состоянию. Своевременная замена ножа увеличевает полезный ресур марзана (защитной полоски).

Как понять что пора менять режущий нож?

Делайте ТО своему оборудованию не реже 1-го раза в год для предотвращения серьезных поломок и увеличения срока службы всех узлов.

Общие условия помещения для содержания плоттера

  • постоянная температура в помещении от 21 до 27 °C
  • влажность на постоянном уровне в 50-80 %
  • плоттер должен стоять на расстоянии мин 1 метра от других объектов
  • рабочая площадка обеспечивает строго горизонтальное расположение плоттера, не имеет неровностей. помещение не содержит повышенного содержания пыли
  • освещение белым люминесцентным светом, желательна окраска в натуральных серых или охристых тонах (мрамор, керамика, керамогранит)
  • покрытие пола антистатическое, пылеулавливающее

Не соблюдение требуемых условий, отрицательно влияет на состояние оборудования и стабильность печати.

Почему полосит печать на принтере Roland?

Возможные причины полошения на принтере Roland (матрас при печати на Roland):

  • не настроет Calibration на установленный материал (шаг подачи материала зависит от толщины установленного материала)
  • не настроен профиль на принтере или установлен неправильный Ink Limit
  • чернила имеют сильную вязкость, соответственно, более тяжелую проходимость по всей чернильной системе, что не позволяет печатать на высоких скоростях (например чернила RXV, которые сохнут в печатных головках и, особенно, после выходных, принтер выдает "дырявый" тест дюз)
  • выбран неправильный профиль с малым количеством проходов для установленного материала (допустим для винила поставили в 2-4 прохода, а минимум нужно в 6 Pass)
  • на тесте дюз (Test Print) не все дюзы пропечатываются (выпадают дюзы). Здесь также нужно задуматься о используемых чернилах, если у вас после выходных, с утра, тест дюз дырявый и у вас чернила RXV или Veika, то срочно надо поменять на другие, пока еще живая печатная голова.
  • печатные головы неправильно отстроены (Bias, Vertical, Horizontal)
  • повышенная влажность в помещении
  • стоит СНПч (система непрервыной подачи чернил) через картриджи или просто заливные картриджи
  • бракованный материал, бывает от партии к партии попадается брак материала, либо неправильное хранение материала приводит к повреждению приемного слоя
  • подмотчик неправильно работает
  • материал сильно скручен в ролике или тяжелый рулон (тяжело тянется)
  • в системе чернильного тракта нарушен вакуум (попадает воздух из вне)
  • демфера (фильтры) на печатной голове засорились и их пора менять

Чтобы понять в чем именно проблема нужно выполнить ряд тестов. В простых случаях получается понять все по телефону, в более сложным ситуациях требуется диагностика оборудование на местах.

Требования к макетам для печати на принтере Roland

Основные форматы файлов: .tiff , .eps , .cdr

Электронная версия макета должна сопровождаться файлом макета в формате .jpeg

Растровые изображения:

  • цветовая модель CMYK;
  • слои необходимо свести в единый слой "Background", исключить альфа-каналы "Channels", пути "Paths" и сжатие "LZV-compression";
  • оптимальный размер файла до 200 Мб. Roland Versa Work поддерживает до 1 ГБ, но скорость обработки зависит напрямую от вашего ПК;
  • макеты для печати растровых изображений пересылаются в размере 1:1.

 Векторные изображения:

  • цветовая модель CMYK;
  • тексты, используемые в макете, переведены в кривые;
  • элементы макета нужно сгруппировать и поместить внутрь макета для печати;
  • контуры обводки изображений и особенно шрифтов с толщиной более 2 мм нужно конвертировать в объекты. Все эффекты используемые в Corel Draw, во избежание некорректной печати, необходимо перевести в растровые;
  • в случае предоставления макета в уменьшенном формате, например 1:10, обязательно проверьте чтобы в контурах была установлена опция "Scale with image" (масштабировать с изображением).

Рекомендации профессионалов по подготовке файлов для широкоформатной печати:

  • если у вас повышенное требование к каким либо конкретным (индексированным) цветам, и вы хотите обеспечить наиболее точную цветопередачу, то нужно указать цвет по Panton Process, и процентное соотношение данного цвета в модели CMYK. Так же рекомендуем прикреплять к файлу макета цветовой профиль;
  • нужно получить черный цвет насыщенным, а не просаженным? Тогда черный цвет должен быть составным (C 50%, M 50%, Y 50%, K 100%);
  • если контуры макета белые или есть светлые поля, то необходимо сделать контур макета черного цвета толщиной 1 пиксель;разрешение файла макета для широкоформатной печати и разрешение на выходе широкоформатного принтера (разрешение печати в dpi) совершенно разные вещи;
  • перед сдачей файла в печать обязательно проверьте его содержимое (изображение) в Photoshop;
  • не допускайте большого масштабирования вставленных картинок в векторных программах, так как это неизменно повлияет на качество результата.

При подготовке файлов для широкоформатной печати необходимо учитывать:

       При импорте в Corel растровых изображений нужно вставлять файлы только с цветовой моделью CMYK, так как иначе результат не предсказуем. Соответственно, рекомендуем предварительно переработать файл в Photoshop. Старайтесь избегать эффектов тени, прозрачности и прочих в векторных файлах, так как они формируются Corel-ом в цветовой модели RGB.

       Оптимальное решение – предоставлять макеты для широкоформатной печати, в растровом формате TIFF, соблюдая указанные выше требования. В TIFF файле должны быть сведены все слои в один слой "Background" и должны быть удалены все дополнительные каналы и пути. В этом случае, вы застрахованы от неожиданностей в процессе печати, благо сейчас вы можете выложить файл в облако и в основном у всех скоростное интернет соединение 100 мб/с, теперь размер файла не проблема.

Оптимальным разрешением файлов для широкоформатной печати можно считать:

  • при печати изображений с фотокачеством это 250-300 dpi;
  • при печати изображений сити-формат (1,2х1,8м) это 75-150 dpi;
  • при печати изображений размером 6х3 м и более это 35-45 dpi;
  • при печати больших брандмауэров допускается разрешение до 20 dpi.
